| 項目 | 設備參數 | 性能指示 | 備注 |
| 視頻輸入 | 視頻HDMI輸入 | 1路HDMI輸入，最大支持1080p60 |
|
| 視頻VGA輸入 | 1路VGA輸入，最大支持1080p60 | ||
| 音頻輸入 | 音頻HDMI輸入 | 視頻HDMI帶音頻輸入 |
|
| 音頻3.5耳機輸入 | 1路雙聲道line輸入 | ||
| 音頻輸出 | 喇叭輸出 | 1路單聲道喇叭輸出 |
|
| 音頻3.5MM耳機輸出 | 1路雙聲道line輸出 | ||
| 通信接口 | USB接口 | 做USB-slave |
|
| RJ45接口 | 支持1路RS-232,標準的Consloe，或者RS-485(非標準），RJ45-7-A,RJ45-8-B, | ||

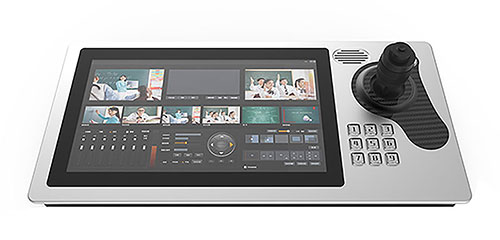

| 導播顯示 | 16.6寸 | 11.6寸LCD顯示器，顯示本地或PGM畫面 |
|
| 導播控制 | 11.6寸電容式觸摸板 | 支持10點觸摸，做導播控制等功能 |
|
| 4維搖桿 | 控制云臺相機等 | ||
| 實體按鍵 | 對視頻通道/預置位進行選擇切換 | ||
| 工作環境 | 工作電壓 | DC-12V-2A |
|
| 工作溫度（℃） | -20℃-85℃，指的是通風良好條件下的環境溫度。 | ||
| 工作濕度 | 85%RH以下 |

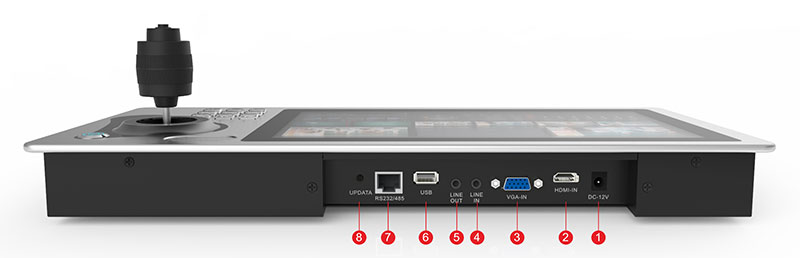

| 序號 | 接口名 | 功能 |
| 1 | 2.0DC頭 | DC-12V-2A輸入 |
| 2 | HDMI-IN | HDMI-IN 視頻HDMI-IN輸入，最高輸入分辨率1080P60 |
| 3 | VGA-IN | 視頻VGA輸入,最高輸入分辨率1080P60 |
| 4 | 3.5耳機輸入 | 雙聲道line-in輸入 |
| 5 | 3.5耳機輸出 | 雙聲道line-out輸出 |
| 6 | USB | 與主機連接通信 |
| 7 | RJ45 | RS-232,標準的Consloe，或者RS-485(非標準），RJ45-7-A,RJ45-8-B |
| 8 | 輕觸按鍵 | 軟件升級使用 |
